額定載荷 1500 - 9000 Kg

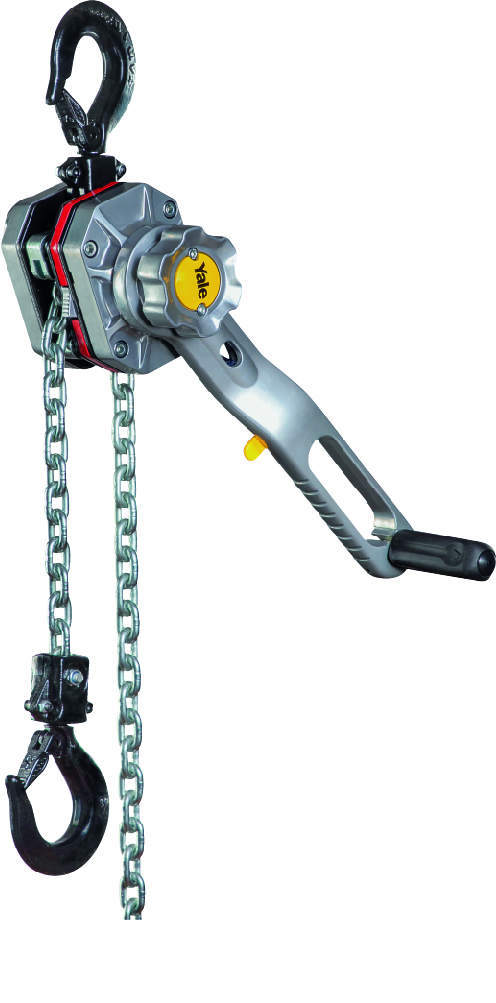

YaleERG0360*UT同樣也是架空線路施工用吊具的顛覆性產品。配備的自動反應安全裝置再次提高了作業安全性。此外，該裝置的人體工程學設計和安全性增強設計，以及革命性的專利手柄，使其能夠在任何角度下高效地應用于起吊和牽拉應用。
產品特性: 自動鎖定安全裝置 YaleERG0360"UT具有獨特的自動鎖定安全裝置，可防止突然墜落。
優異的防腐蝕性能 專為戶外應用而優化設計的殼體(包括所有側面的排水孔)可防止極端條件下(如下由、溫度波動)造成積水和混氣的影響。
專利手柄 它確保了各種應用條件下的理想動力傳輸。獨特的可折疊手柄和360°旋轉在提高產能的同時還降低了操作員受到損傷的風險。
直觀的方向指示器 手柄上直觀的方向指示器通過箭頭符號清楚地指示操作方向。 產品選項: l鏈條止動裝置和鏈爪 鏈條止動裝置和鏈爪* 作為選項，這些裝置可配備已經過我們驗證和測試的YKST鏈條止動裝置或KKL鏈爪。 有了這兩個選項，YaleERGO360?UT不需要多余的步驟即可進行重新調整，唯一要求是在空檔模式下進行。 | 輕松順暢的自由鏈 松開的鏈條用一只手也能快速安裝好。合理的設計使鏈條在負載下不會突然松開。
經久耐用 YalcERG0360"UT特色的采用了堅固的輕型鋁外殼，以及優質耐用的軸承。
方便檢修的旋轉吊鉤 吊鉤和尼龍自鎖的構架相連，簡化了檢查流程。吊鉤為合金鋼鍛造而成，因此在超載彎曲的情況下也不會斷裂。鑄造安全保險片，使承擔負載更加安全。
l滑動離合器(過載裝置) 滑動離合器可防止葫蘆損壞，在手臂轉動提升過載時，手柄可轉動，載荷不再提升。當超出容許載荷能力的25%時，滑動離合器就會做出反應，載荷不被提升。 帶有內部載荷限制器的裝置提供一個黑色手輪，可便于識別。 | ||
技術參數：
型號 | 物料號 | 起重量 kg | 鏈條數 | 鏈條尺寸 mm | 手柄旋轉一周 起升距離 mm | 手扳力 （額定載荷） daN | 自重 標準提升高度 |
YaleERGO?360 UT 1500 | 192069625 | 1.500 | 1 | 7,1?x?21 | 21,7 | 31 | 9,8 |
YaleERGO?360 UT 3000? | 192069671 | 3.000 | 1 | 10?x?28 | 20,1 | 43 | 18,1 |
YaleERGO?360 UT 6000 | 192071416 | 6.000 | 2 | 10?x?28 | 10,1 | 46 | 29,8 |
YaleERGO?360 UT 9000 | 192083321 | 9.000 | 3 | 10?x?28 | 6,7 | 50 | 50,4 |

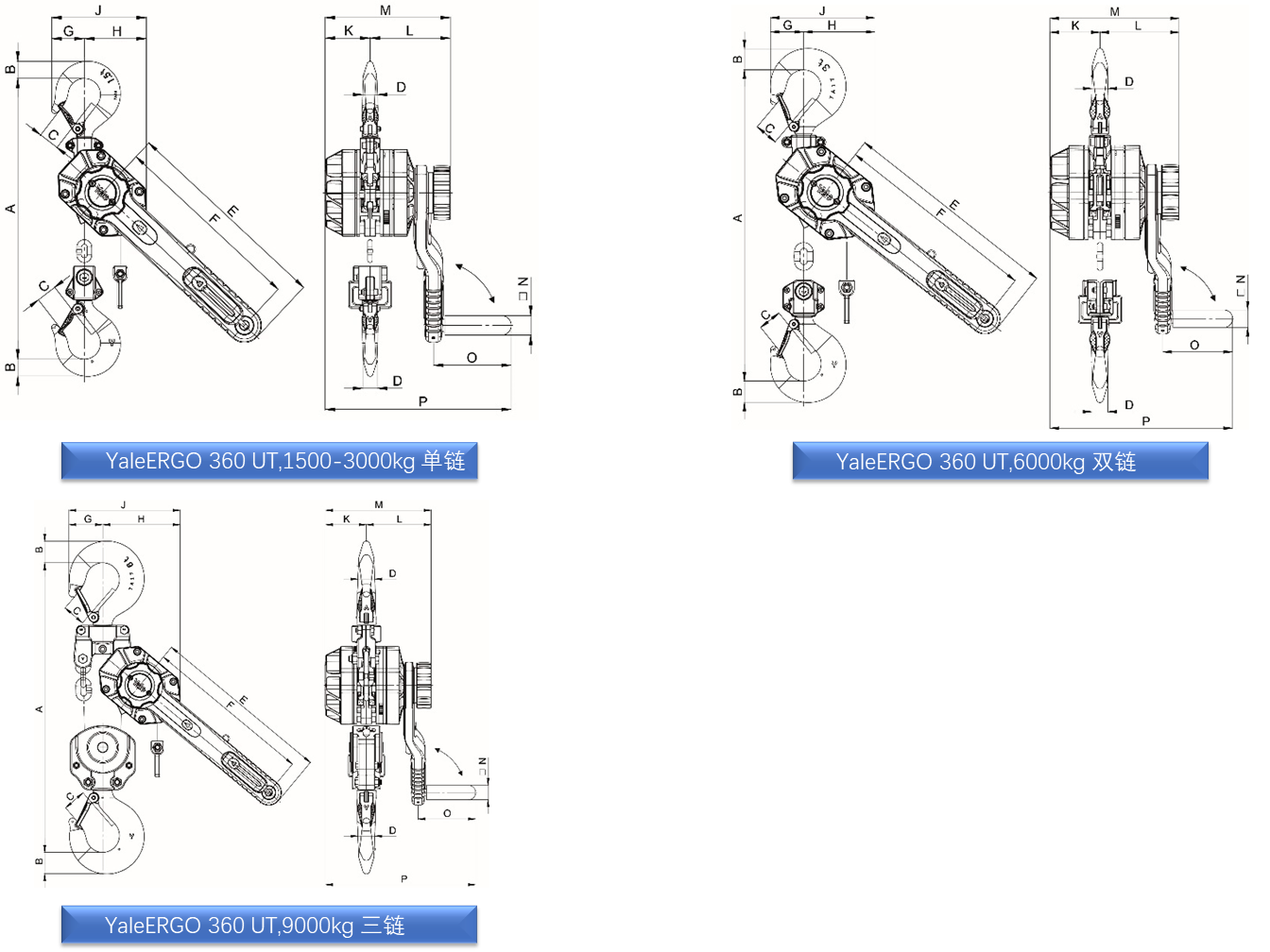

外形尺寸：
Modell | YaleERGO?360 UT | YaleERGO?360 UT | YaleERGO?360 UT | YaleERGO?360 UT |
A min., mm | 375 | 445 | 563 | 695 |
B, mm | 26 | 37 | 45 | 68 |
C, mm | 31 | 40 | 47 | 68 |
D, mm | 21 | 28 | 35 | 50 |
E, mm | 327 | 377 | 377 | 377 |
F, mm | 300 | 350 | 350 | 350 |
G, mm | 51 | 57 | 71 | 116 |
H, mm | 96 | 123 | 162 | 199 |
J, mm | 147 | 180 | 233 | 315 |
K, mm | 69 | 86 | 86 | 86 |
L, mm | 124 | 136 | 136 | 136 |
M, mm | 193 | 222 | 222 | 222 |
N mm | 30 | 30 | 30 | 30 |
O, mm | 120 | 120 | 120 | 120 |
P, mm | 287 | 314 | 314 | 314 |
了解更多，請下載閱讀樣冊：
YaleERGO360_UT_Brochure_2021.pdf
